激光能量計



      德國SLT Sensor- undLasertechnik GmbH公司成立于1990年。創建于一所電子物理中央科學院。該所自70年代以來努力發展（特別是氣體激光器的激光脈沖），以進行必要的測量。這是一個多年的密切接觸和相應的激光測量技術的發展趨勢。這些不同類型的傳感器的高脈沖功率和高復發的頻率（如CO2 TEA激光器，準分子激光器的發展），相對于傳統的金屬或陶瓷傳感器具有吸收層和高承載能力。此外，一系列的寬帶高靈敏度的傳感器（4至45毫米直徑的有效面積），它允許用戶在不同的激光束直徑中，選擇最佳的傳感器。幾年來，除了為小功率焦耳領域應用，也增加了相應的顯示性能和生產。制造的安裝在商業激光中的OEM傳感器，是一個日益重要的任務，它具有高度的靈活性



1、  能量傳感探頭

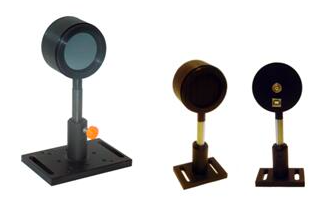

型號1：PEM 45 K USB & PEM 45 USB

（具有USB接口的熱電能量探頭）

      帶有微控制器和USB端口的探測器為計算機的控制設置提供了新的可能性。直接輸出仍然可以使用BNC連接器。如果檢測器連接到PC機，能量值和重復率將自動作為ASCII字符串傳輸。在這種情況下，BNC連接器作為一個觸發輸入。



參數：

	PEM 45USB	PEM 45K USB
有效直徑	45mm	45mm
靈敏度	8—15V/J	1.5—3.5V/J
重復速率	30Hz	30Hz
最大平均功率	5W	5W
最大能量密度	150mJ/cm2	1J/cm2
最大脈沖密度	8MW/cm2	120MW/cm2
使用USB的工作能量范圍	100μJ—200mJ	1mJ—1J
精度	±5%	±5%
尺寸	直徑68mm；長度53mm
連接器	BNC,USB	BNC,USB





型號2：PEM HiRep高重復頻率能量探頭系列

參數：

	PEM 12 HiRep	PEM 24 HiRep	PEM 12 HiRep UV	PEM 24 HiRep UV
有效直徑	12mm	24mm	12mm	24mm
靈敏度	20—30V/J	20—30V/J	35—45V/J	35—45V/J
最大重復速率	750Hz	750Hz	2500Hz	1200Hz
最大平均功率	2W	5W	2W	5W
最大能量密度	80mJ/cm2	80mJ/cm2	50mJ/cm2	50mJ/cm2
最大峰值功率密度	8MW/cm2	8MW/cm2	5MW/cm2	5MW/cm2
工作能量范圍	30μJ—100mJ	30μJ—350mJ	30μJ—60mJ	30μJ—250mJ
精度	±3%	±3%	±3%	±3%
尺寸	40*40mm	55*40mm	40*40mm	55*40mm

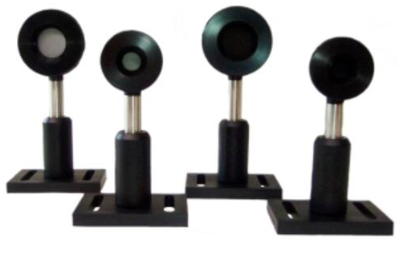

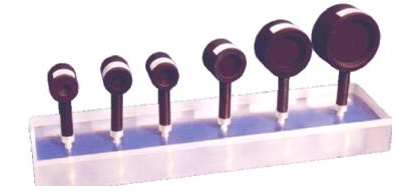

型號3：帶有黑色吸收涂層的能量傳感器頭

      探測器上涂有一層黑色吸收層，在波段范圍從185nm到25μm中.具有幾乎恒定的吸收。最大脈沖重復頻率取決于探測器的內部電容和負載電阻。所有的探測器都可以直接用插座連接到示波器的1MΩ輸入端。一個小負載電阻可以用來獲得最高的脈沖重復率。高達100赫茲的重復頻率是可能的。100 K?負載電阻是可交付產品一部分。同時還指定了傳感器對應的靈敏度。熱電效應通常只是對溫度變化的測量。所有的探測器都是這樣的，只適用于輻射脈沖或調制輻射的探測。對于更短的脈沖，是沒有限制的，因為最短脈沖的能量被轉化為吸收層中的熱流。大脈沖寬度可能是通過R-C常數大?。▊鞲衅鞯呢撦d能力·阻力）以及計量評價的規定來估計的，熱時間常數（從傳感器到熱沉的散熱）不起作用。所有傳感器達到足夠大的值（約20毫秒），以便幾乎所有正常輻射脈沖源的應用都是可能的。允許的最大負載取決于吸收層（表面太高的功率密度造成損壞）以及傳感器材料（傳感器的溫度必須保持在一定的容差范圍內）。這樣的結果不僅限制了一個脈沖的功率密度（M?／cm2），還有能量密度（J/cm2）以及平均功率（W/cm2）。公差范圍是如此之高，使得PEM 45k特別適合于高性能應用。每一個傳感器(1 M? / 100 k?) 的靈敏度是在355nm波長下標定，并與指定的主檢測器進行比較。



參數：

類型	PEM4	PEM8	PEM11	PEM21	PEM34	PEM45**
有效面積	12.5mm2	50mm2	95mm2	350mm2	900mm2	1590mm2
能量范圍	1uJ-20mJ	2uJ-75mJ	3uJ-150mJ	5uJ-500mJ	15uJ-14mJ	300uJ-2mJ
靈敏度	500-1000（1MΩ） 130-250（100kΩ）	200-500（1MΩ） 50-200（100kΩ）	100-400（1MΩ） 50-100（100kΩ）	50-150（1MΩ） 30-80（100kΩ）	20-70（1MΩ） 10-40（100kΩ）	8-15（1MΩ） 4-8（100kΩ）
重復頻率	80Hz（1MΩ） 120Hz  （100kΩ）	40Hz（1MΩ） 100Hz  （100kΩ）	40Hz（1MΩ） 80Hz  （100kΩ）	25Hz（1MΩ） 50Hz  （100kΩ）	25Hz（1MΩ） 80Hz  （100kΩ）	25Hz（1MΩ） 100Hz  （100kΩ）
最大脈沖寬度	2ms
光譜范圍	0.19-25um
功率密度	8MW/cm2  (10ns脈沖)
能量密度	0.15J/cm2
平均功率	0.15W/cm2
精度	5%
尺寸（直徑*長度）	30*47mm2	30*47mm2	30*47mm2	39*47mm2	50*47mm2	70*47mm2





總能量探頭數據：

類型	能量探頭型號 （數字代表凈口徑）	測量范圍	最大重復頻率	波長范圍
能量探頭， 表面黑吸收膜層	PEM 4	1μJ—20mJ	120Hz	0.19-25μm
	PEM 8	12μJ—75mJ	100Hz
	PEM 11	3μJ—150mJ	80Hz
	PEM 21	5μJ—500mJ	50Hz
	PEM 34	15μJ—1400mJ	80Hz
高功率能量探頭， 表面黑吸收膜層	PEM 20HP	15μJ—500mJ	150Hz	0.19-25μm
	PEM 45HP	30μJ—2000mJ	100Hz
高損傷能量探頭， 陶瓷吸收膜層	PEM 20K	500μJ—3000mJ	30Hz	0.19-25μm
	PEM 45K	1mJ—15J	50Hz
高重復頻率 能量探頭，	PEM 12 HiRep	30μJ—100mJ	750Hz	0.19-25μm
	PEM 24 HiRep	30μJ—350mJ	750Hz
	PEM 12 HiRep UV	30μJ—60mJ	2500Hz
	PEM 24 HiRep UV	30μJ—250mJ	1200Hz
高重復頻率能量探頭，含預放大	PEM 12E Metal	500nJ—15mJ	5000Hz	0.19-25μm
	PEM 12E Black	500nJ—15mJ	1000Hz
深紫外能量探頭	PEM 10 VUV	100μJ—40mJ	150Hz	157nm-25μm
	PEM 20 VUV	200μJ—160mJ	150Hz
	PEM 24 VUV	5μJ—400mJ	300Hz
	PEM 30K VUV	1mJ—5J	50Hz
能量探頭 USB接口	PEM 20 USB	500μJ—3000mJ	30Hz	0.19-25μm
	PEM 45 USB	500μJ—3000mJ	30Hz
	PEM 45K USB	500μJ—3000mJ	30Hz



2、脈沖能量計

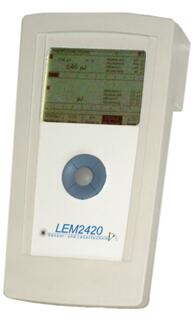

型號1：LEM2420

      觸摸面板和功能鍵使這個設備使用更加舒適和容易。集成到設備前置放大器和獲得輸入傳感器靈敏度的可能性，這需要使用范圍廣泛的傳感器頭。大型圖形顯示器為各種顯示和分析選擇提供了空間。該數字顯示器可用于確定能量、頻率和平均功率。其條形圖顯示的模擬部分是有用的，例如用于激光調整。激光的穩定性

      可以使用數據記錄器和統計窗口進行監視。LEM2420配有一個USB接口和一個TCP/IP網絡連接器。這些端口允許遠程控制和把所有數據傳輸到PC。



參數：

用于熱釋電傳感器頭和熱電式傳感器頭

l        數字顯示、模擬顯示、圖形數據記錄器、統計

l        寬動態范圍，特別是用于能量測量

l        校正因素的輸入，例如鏡子或分束器

l        集成電源插頭或可充電電池

l        外部觸發輸入

l        可調觸發電平

l        HiRes背景照明的圖形顯示器

l        觸控面板

l        USB 2接口、TCP/IP網絡連接器

l        MMC / SD卡插槽

l        軟件可更新

l        兼容PEM、HP和BB系列





應用：

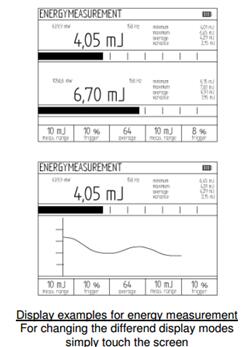

能量測量的顯示實例

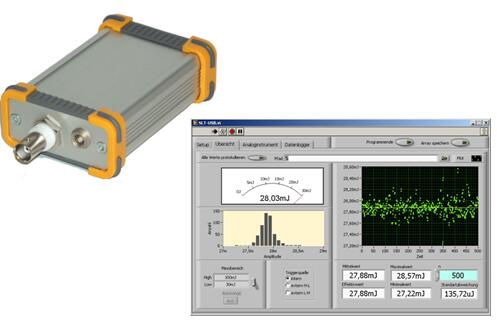

型號2：PyroBox熱電能量計

探測器和電腦之間的直接連接（對于所有的PEM探測器）

l        兩個不同的靈敏度

l        USB2.0連接

l        USB供電

l        最大重復速率100pps

l        附加的外部觸發輸入

l        可提供不同應用程序使用的軟件（模擬和數字顯示，數據記錄器，統計……）

l        作為ASCII碼的數據傳輸

l        尺寸90*62*30mm





3、熱電傳感器前置放大器

      該放大器的最低能量的測量（100 nJ 使用PEM4）是可能的。由于測量電纜的容量負荷的放大和減少，探測器的靈敏度將大大增加。放大器的帶寬特別適合于這種應用。

      在制造過程中設置增益，并由客戶指定訂貨。使用模型vst2n，提供了2個增益的選擇，即可以切換到兩個不同的放大因素。由于模塊化組裝，整個動態區域將大大增加。另外，通過使用較小的負載電阻（以增加可能的重復率）來降低靈敏度，來進行補償。



參數：

l        連接器BNC

l        增益10,100或者1000

l        輸入阻抗1MΩ

l        電源±15V
