VCSEL掃頻激光器CALIPER-FLEX
Caliper FLEX和Caliper HERO基于微電子機械系統（MEMS）垂直腔面發射激光器（VCSEL）技術，該技術可進行波長掃描，并使用半導體光放大器（SOA）將輸出功率從1mW放大到15-50 mW。Caliper 產品系列專為集成到 OCT 系統而設計，OCT系統包含驅動器電子設備、溫度控制和接口電子設備，還包括用于與光束掃描同步的 A-Scan 觸發器。
CALIPER-FLEX 是一款緊湊型交鑰匙 1060nm 激光模塊，具有可調諧 kHz 波長掃描頻率，適用于使用 MS/s 數據采集的遠程 3D OCT 成像應用。長相干長度可實現大成像深度，并結合穩定的連續波長掃描，F(xiàn)LEX 是需要遠程和/或幀速率靈活性的 3D 成像應用的理想選擇。 FLEX 還配備了用于安全和同步的信號輸出。
緊湊的 Caliper-FLEX VCSEL 掃頻源易于集成到您的 3D OCT 成像系統中，當需要進行長深度掃描以及固定或靈活調整掃描速度時，它是一個絕佳的選擇。Caliper-FLEX 可以以具有競爭力的價格交付，支持生產中的高效可擴展性。Caliper-FLEX 可以使用出廠設置或用戶可編程設置進行定制和交付。Caliper-FLEX 基于 Caliper 產品平臺。通過在您的 3D OCT 成像系統中使用 Caliper-FLEX，您可以確保您的產品平臺可以輕松升級以滿足未來的需求，即 Caliper-FLEX 可以被 Caliper-HERO 取代。
CALIPER-FLEX技術參數：
|
型號 |
標準版 |
升級版 |
|
中心波長[nm] |
1060 ± 20 |
1060 ± 10 |
|
掃描范圍，10 dB[nm] |
>20 |
>25 |
|
光功率[mW] |
>15 |
15-50 |
|
單項掃頻率1[kHz] |
2-60 ± 1% |
2-60 ± 1% |
|
相干長度[mm] |
>100 |
>100 |
|
帶內不平坦度 [dB] |
|
< 0.1 |
|
相對噪聲強度 [%] |
|
< 2 |
|
包絡成型 |
工廠設定 |
用戶可編程序 |
|
1雙向掃描速率 2-120 kHz |
||
|
接口和尺寸 |
||
|
光纖輸出 |
FC/APC連接器 |
|
|
電源 |
12V輸入或100-230V 50-60 Hz電源，最大電流3A |
|
|
A掃描觸發器 |
TTL 1-1.4V最小/最大，100 Ohm，SMA連接器 |
|
|
控制 |
串聯接口/USB |
|
|
安全聯鎖 |
安全聯鎖<5 us延時，EN 60825-1 |
|
|
尺寸 |
189x114x56.5 mm |
|
CALIPER-FLEX 特點：
MHz 掃描速率下的窄線寬
基于成熟的 GaAs VCSEL 和 SOA 技術的緊湊型模塊化平臺
可變掃描速率實現多模態成像
單模光譜
連續波長調諧
高通量單通道采集
光譜成形來優化圖像質量
CALIPER-FLEX 應用：
3D 全眼生物識別技術可實現更安全、更精確的白內障手術
微米分辨率在線過程監控
遠程激光雷達檢測
VCSEL掃描源：
使用快速波長可調諧激光器，可以在 KHZ-MHZ 線掃描速率下以低至微米級的精度和高達數百米的范圍進行 3D 光學成像。這對于非侵入性醫學成像特別有用，也可以擴展到其他幾個應用，例如工業成像和激光雷達。
從光通信到激光材料加工，激光在我們的日常生活中變得無處不在。與大多數激光器相比，波長可調諧激光器的不同之處在于波長的可調諧性是一種期望和受控的效果。
OCTLIGHT專注于基于專利波長可調激光技術的 VCSEL 掃頻光源
•我們的 VCSEL 激光技術可實時實現全 3D 成像
•我們的產品用作眼科應用的 OCT 掃描源
光學相干斷層掃描 (OCT) 是一種非侵入性成像技術，可提供物體和組織內部的視圖。 OCT 背后的相干檢測的基本原理和優勢在眼科成像以外的多個應用領域都有應用，例如用于自治系統的計量學和 3D 視覺。相干檢測也是光頻域反射計 (OFDR) 和調頻連續波 (FMCW) 背后的原理，見圖 。

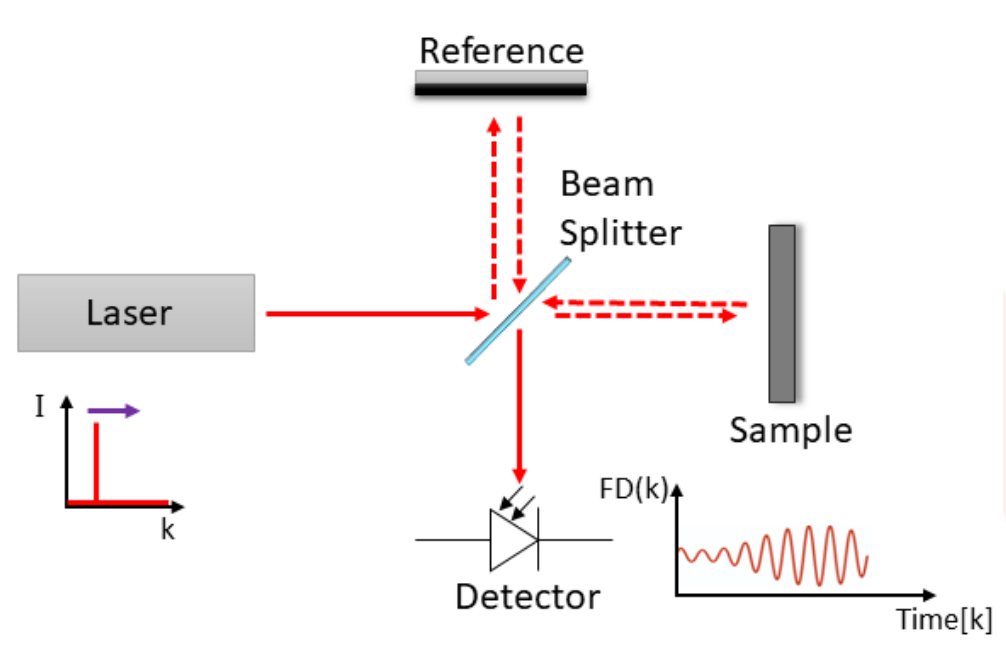

相干檢測示意圖。波長可調激光被分割為參考，樣本/場景再次組合并用光電探測器檢測，由數字化儀和快速傅立葉變換獲得距離（+速度）
VCSEL是一種半導體技術，其獨特之處在于其短光學腔導致窄線寬和長相干長度。與 MEMS 系統一起，這可以實現高達幾十 MHz 的非?？焖俚慕^熱波長調諧。因此，為了增加 3D 成像的成像范圍和速率，VCSEL 技術在許多情況下是一個有利的選擇。
VCSEL技術的優勢：
•VCSEL技術優越的光學相干長度允許成像范圍的中斷性增加
•VCSEL具有更小的束腰和更小的機械反射鏡尺寸，可實現快速調諧范圍（MHz）
•電泵VCSEL允許更容易的晶圓規模測試和更簡單、更小的形狀因子組件

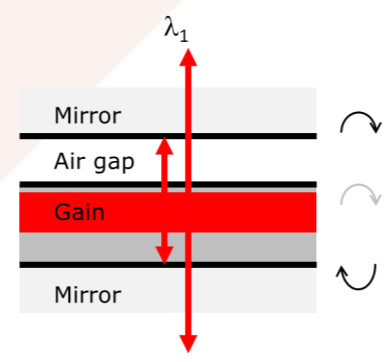

帶有襯底鏡、增益區、氣隙和頂鏡的MEMS-VCSEL示意圖
關于丹麥OCTLIGHT公司
OCTLIGHT 是一家成立于 2014 年的丹麥公司。OCTLIGHT 是第一家開發并開始生產世界上最快的用于眼部診斷的 OCT 掃描儀的VCSEL 掃頻光源的公司，其基于丹麥技術大學的廣泛研究。OCTLIGHT 是 VCSEL 掃頻源激光技術領域的世界領先公司。OCTLIGHT專注于開發和生產 VCSEL 掃頻光源激光模塊，并幫助客戶將VCSEL 技術集成到他們的產品中。
