超短脈沖激光器FX-系列
EdgeWave公司的超短脈沖激光器為半導體激光器泵浦的鎖模固體激光振蕩放大器。它是基于獨特的InnoSlab激光技術實現的. 通過對晶體形狀、散熱和光腔設計的優化組合，InnoSlab超短脈沖激光器具有以下極具優勢的特征:結構緊湊、高效率和高放大率因子、高光束質量、功率可提升到千瓦量級。
FX-系列是基于InnoSlab激光技術的飛秒振蕩放大系統。
FX-系列技術參數：
|
型號 |
FXxxx-1 |
FXxxx-2 |
FXxxx-3 |
FXxxx-4 |
|
波長(nm) |
IR |
Green |
UV |
DUV |
|
最高光束質量M2 |
1.1 |
1.1 |
1.1 |
1.1 |
|
最高平均功率(W) |
400 |
200 |
90 |
15 |
|
最大重復頻率(kHz) |
50 |
50 |
50 |
50 |
|
最大脈沖能量(mJ) |
2000 |
900 |
400 |
200 |
|
最小脈寬 |
400 |
300 |
300 |
300 |
|
能量穩定性(%)rms |
1 |
2 |
2 |
2 |
|
時間穩定性 |
20 |
20 |
20 |
20 |
|
偏振度 |
＞100:1 |
＞100:1 |
＞100:1 |
＞100:1 |
|
光束橢圓度(遠場)% |
＜10 |
＜10 |
＜10 |
＜10 |
|
光斑直徑 |
3 |
3 |
3 |
3 |
|
光束發散角（μrad） |
500 |
250 |
226 |
226 |
|
光束指向穩定性（μrad） |
＜50 |
＜50 |
＜50 |
＜50 |
|
全程預熱時間 |
15 |
20 |
30 |
30 |
|
備機狀態預熱 |
10 |
15 |
30 |
30 |
|
設備環境要求 |
||||
|
供電 |
90-240V,180-264V，50/60Hz |
|||
|
供電最大功率 |
1.2kW-3.6KW |
|||
|
冷卻 |
230，208, 115, 110V,50/60Hz |
|||
|
冷卻功率 |
0.8KW-3.6KW |
|||
|
工作環境溫度 |
15-35℃ |
|||
|
相對濕度，無結露 |
10%-80% |
|||
|
重量&尺寸 |
||||
|
激光頭尺寸 |
650mm*298mm*150mm |
|||
|
激光頭重量 |
50kg |
|||
|
供電及水冷尺寸 |
19“ *（10-15）HU*700mm |
|||
|
供電及水冷重量 |
62Kg-110Kg |
|||
FX-系列主要特點：
光束質量： M2 < 1.5
脈沖能量達 100μJ
脈寬 600fs
峰值功率達 160MW
脈沖重復頻率達 50MHz
平均功率達 200W
波長 1030、 515、 343nm

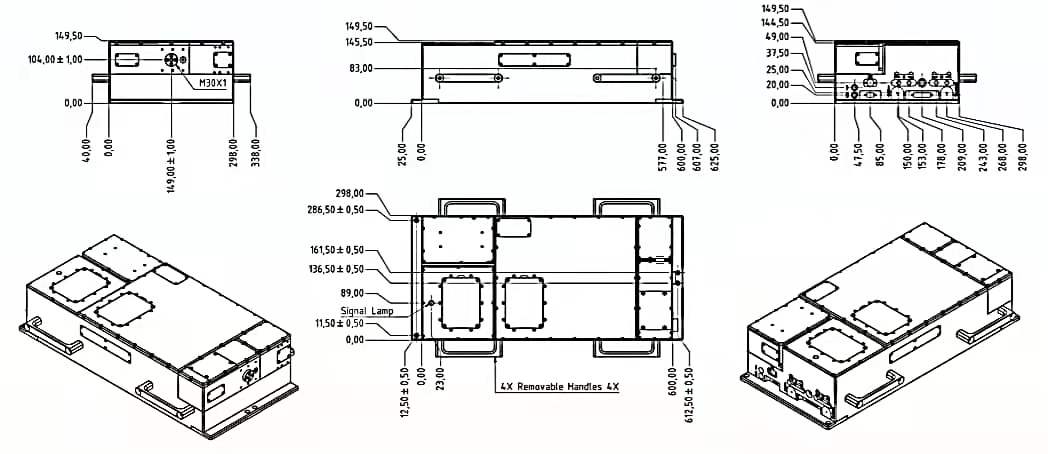

相關圖片：
FX-系列的主要應用有：
光伏產業，如:硅晶園的劃片、打孔和切割；薄膜太陽能電池和晶硅太陽能電池導電層和絕緣層的燒蝕
印刷工業，如: 印刷輪雕版
顯示領域，如: 構造導電層，橫向連續硅結晶
電子行業，如: 印刷電路板的鉆孔和切割
汽車行業，如: 燃油噴射閥門的制造
工具制造和機械工程，如: 三維快速成型
關于德國Edgewave公司
德國Edgewave公司位于德國亞琛，公司創建于2001年, 是高端創新激光器產品的供應商。EdgeWave是世界尖端技術InnoSlab技術的先驅和當今世界這個新激光技術領域的領先者。InnoSlab 激光憑借其高能量、高脈沖頻率、高光束質量和它的杰出特征—高度靈活性以及優化定制光束分布, 已經成為現代激光器中最高效的加工手段。它能幫助使用者完善現有的加工工藝以及不斷地開拓新的生產領域和新加工方法。
