多焦點變光鏡頭quattroXX
一種無損光束分離器（用于多千瓦激光器）
應用：
焊接
覆層
釬焊
多點處理
特點：
分成4個點
高傳輸
無損操作
CA最大48毫米
TEM00和多模激光器
功率高達6千瓦
無熱透鏡效應
掃描儀操作
光譜：NIR、VIS、NUV
quattroXX技術參數：
|
共同特征： |
|
|
描述 |

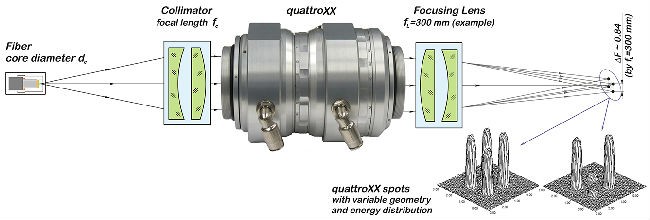

-垂直于光軸的幾個焦點中的無損光束分裂 -應用于準直器和聚焦透鏡之間 -可與掃描光學器件一起使用 -可變quattroXX點式布局，包括類似甜甜圈的布局 -操作與光束質量和尺寸無關 -對錯位不敏感 |
|
焦點數 |
4 |
|
點布局 |
正方形、菱形、線形、雙點 |
|
輸入 |
準直或低發散/會聚光束 |
|
光束模式 |
多?；騎EM00，任何M2或BPP，通光孔徑內的任何光束尺寸 |
|
光譜 |
近紅外光譜、可見光譜（包括450 nm、515 nm）、近紫外光譜 |
|
角度視場 |
±3° |
|
調整環 |
quattroXX點的幾何形狀和能量分布的變化，提供角度刻度，使用螺釘固定 |
|
水冷卻 |
通過6-1/8配件 |
|
建議最大功率 |
6 kW |
|
型號 |
光譜帶寬, nm |
光束夾角, mrad |
CA, mm |
直徑，mm |
長度，mm |
安裝 |
|
|
正方形邊 |
對角線 |
||||||
|
quattroXX 4_D48_1030 / 1070 |
1025 - 1035 / 1065 - 1075 |
2.76 x 2.76 |
3.9 |
48 |
94 |
140 |
M58 x 1 |
|
quattroXX 1.9_D48_1080 |
1075 - 1085 |
1.33 x 1.33 |
1.88 |
||||
|
quattroXX 1.9_D48_1030 |
1025 - 1035 |
||||||
|
quattroXX 0.754_D48_1070 |
1065 - 1075 |
0.533 x 0.533 |
0.754 |
||||
|
quattroXX 0.754_D48_1030 |
1025 - 1035 |
||||||
|
quattroXX 6_D29_1064 |
1060 - 1073 |
4.25 x 4.25 |
6 |
29 |
< 75 |
< 138 |
M47 x 0.75 |
|
quattroXX 6_D29_1030 / 1070 |
1025 - 1035 / 1065 - 1075 |
||||||
|
quattroXX 8_D29_1064 |
1060 - 1073 |
5.68 x 5.68 |
8 |
||||
|
quattroXX 8_D29_1030 / 1070 |
1025 - 1035 / 1065 - 1075 |
||||||
相關圖片：
關于ADLOPTICA公司：
德國ADLOPTICA公司是從原Moltech公司分離出來的公司，專門經營光束整形器及多物鏡業務。光束整形器（或稱光束勻化器）可以將高斯能量分布的激光光束，整形勻化為平頂分布，應用于激光科研和加工領域。piShaper和Focal-piShaper是ADLOPTICA 公司的注冊商標。piShaper應用于要求平頂?shù)臏手惫馐膽肍ocal-piShaper則應用于聚焦后焦斑和焦面為平頂?shù)墓I(yè)應用。piShaper和Focal-piShaper已經被大量使用，效果毋庸置疑！
