超短脈沖光學器件：venteon optics
Laser Quantum 為使用超快激光器的光子學實驗室提供了一套專業設備來充分利用激光束。 包括用于反射和整形的鏡子、用于控制群速度色散的楔塊和用于分割光束的分束器，以及將其引導至應用程序或將激光直接耦合至實驗所需的安裝座和潛望鏡。
1,群延遲色散補償鏡（DCMs）
DCM系列產品用于補償正色散對飛秒脈沖激光的影響。獨特的設計可使所支持的光譜范圍內反射率大于99%，并能精確的界定其附近的負色散。結合使用這些鏡子在脈沖壓縮器中使用CaF2楔形對時，可以將脈沖壓縮到接近根據激光光譜帶寬支持的變換極限。與其他GVD補償方法相比，使用較高損傷閾值DCM反射鏡可為超短脈沖激光振蕩器提供緊湊而堅固的設計。
“DCM7”是超寬帶（600 nm-1200 nm）色散補償鏡對，用于補償影響飛秒激光脈沖的正色散。獨特的線對設計能夠在定義的負色散旁邊的整個支持的光譜帶寬內實現大于 99.9% 的反射率。
“DCM9”是一個 GVD 反射鏡，現在覆蓋了 450 nm-950 nm 的波長范圍。這些反射鏡經過專門設計，適用于放大、成絲、OPA/OPG 等產生的飛秒脈沖的脈沖壓縮。
“DCM10”是一種寬帶（500-850 nm）色散補償鏡對，設計用于補償由熔融石英類材料引起的正色散。波長范圍適合使用空芯纖維或細絲產生的少周期脈沖的飛秒應用。
“DCM11”是專為 OPCPA 壓縮設計的 GVD 鏡像對。這種反射鏡類型涵蓋 650-1050 nm 的寬波長范圍，同時在 800 nm 的中心波長提供 -130 fs2 /pair 的大色散。
“DCM12”是一個轉移到“藍色”的 GVD 反射鏡，現在覆蓋 400 nm-700 nm 的波長范圍。這些反射鏡經過專門設計，適用于放大、成絲、OPA/OPG 等產生的飛秒脈沖的脈沖壓縮。
群延遲色散補償鏡（DCMs）技術參數：
|
型號 |
DCM7 |
DCM9 |
DCM10 |
DCM11 |
DCM12 |
CM-2 |
Enhanced |
Enhanced |
|
|
波長 |
600-1200 |
450-950 |
500-825 |
650-1050 |
400-680 |
740-940 |
550-1500 |
450-1300 |
|
|
反射率/波長范圍內成對（%）HR |
>99.2 |
>99.2 |
>99.2 |
>99.5 |
>99.2 |
>99.6 |
>99@620-1110nm |
>97@450-950 nm |
|
|
反射率(Side 2) AR |
515-532 |
n/a |
n/a |
n/a |
n/a |
n/a |
n/a |
n/a |
|
|
GDD/pair |
-120 fs2 |
-55 fs2 |
-100 fs2 |
-120 fs2 |
-80 fs2 |
-220 fs2 |
< ±12 fs2 |
< ±12 fs2 |
|
|
Target design |
4.4 mm |
1.2 mm |
2.0 mm |
1.8 mm |
1.3 mm |
6 mm FS |
n/a |
n/a |
|
|
尺寸 |
35 x 20 mm : 10 mm thickness |
1/2”or 25 mm |
25 mm diameter 6.35 mm thick |
||||||
|
損傷閾值 |
0.05 J/cm2 |
0.15 J/cm2 |
|||||||
|
ROC |
Flat, residual ROC of > 250 m possible |
||||||||
|
AOI |
0-10° |
0-45° |
|||||||
|
基底 |
3/0.2 (all Ø10 within 28x16); 5/3x0.063 (Øe 33x16) |
||||||||
相關圖片：

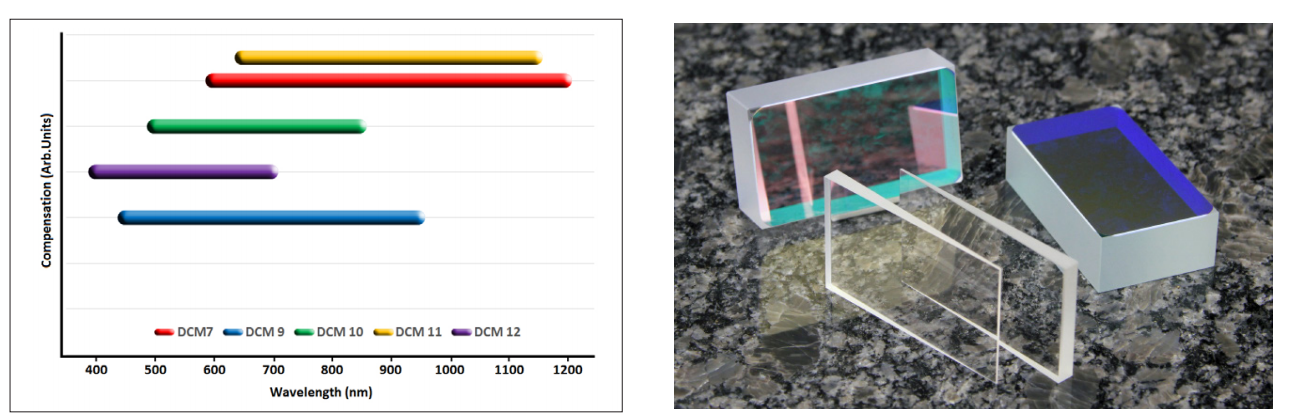

DCM 反射鏡波長和壓縮性能以及 DCM 反射鏡圖像
2，色散平衡用分光片
|
波長范圍： |
600 - 1500 nm |
基質： |
熔融石英基板 |
|
分割比例： |
50%±5% |
尺寸: |
直徑 1”； 0.7 毫米厚度 |
3，色散精密調諧光楔鏡
|
材料 |
CaF2 |
熔融Si |
|
|
中心厚度 |
1.4 mm |
1.4 mm |
2.0 mm |
|
尺寸 |
35 x 20 mm |
35 x 20 mm |
50 x 25 mm |
|
楔角 |
4° |
4° |
|
|
表面質量 |
<lambda/6, S/D<60-40 |
<lambda/10 |
<lambda/4 |
|
用于 |
DCM7 |
DCM9, DCM10, DCM12 |
|
|
帶寬 |
300 - 1500 nm, uncoated for use under Brewster angle |
||
4，矩形光學裝置/楔形安裝適配器
該固定鏡座設計用于接受 1/2 英寸（12.7 毫米）光學元件，無需調整，但穩定性更高。該安裝座的尺寸類似于標準的 1/2" 可調節鏡子安裝座，如果不需要可調節的程度，可直接用于更換這些安裝座。
這對楔形安裝適配器設計用于接受最大 4 毫米厚的玻璃楔形物，結合 DCM 反射鏡范圍提供對脈沖壓縮設置的精細控制。
矩形光學裝置/楔形安裝適配器技術參數：
|
矩形光學安裝座 |
楔形安裝適配器（一對） |
|
接受高度為 20 mm 的矩形光學元件 |
可接受厚度達 4 毫米的玻璃楔和光學元件 |
|
光學元件沒有寬度限制 |
無寬度限制（開放式框架設計） |
|
直接兼容標準 1” 鏡子安裝座 |
用于安裝兩個楔塊的優化設計，彼此之間的間隙最小，并由于橡膠墊而輕柔地夾住玻璃 |
|
背板中用于泄漏或傳輸輻射的孔徑 |
用于直接底座安裝的 M4 螺紋（一個適配器）。 用于直接平移載物臺安裝的安裝孔（M2 網格）（一個適配器） |
|
高品質鋁合金，陽極氧化或振動圓形飾面 |
可訂購行程為 6.5 mm 的平移臺，可選配額外的適配器，用于在平移臺下方安裝底座 |
5，潛望鏡
|
潛望鏡 |
|
包含三種不同的鏡架（滑塊）以實現不同的潛望鏡和光束轉向選項 |
|
偏振旋轉 (90?) 或非旋轉 (0?) 光束偏移可能 |
|
鏡子安裝座接受 0.5 英寸光學元件 |
|
提供適用于 1 英寸光學器件的適配器 |
|
M4 螺紋用于直接安裝立柱 |
|
最小梁高度：1.5”（使用 0.5” 底座立柱安裝） |
|
最小光束偏移（輸入 - 輸出）：15 mm |
|
最大光束偏移（輸入 - 輸出：55 mm |
|
整體式不銹鋼機身 |
|
可選擇鏡子（單獨出售） |
關于英國Laser Quantum公司
Laser Quantum公司位于英國柴郡，是英國最大的激光器制造商，現有員工120人，連續20年向全球科研和工業市場提供連續激光器、超快激光器和振蕩器。連續激光器功率高達16W。Laser Quantum公司獨特的二極管泵浦固體激光器（DPSS）和超快激光器涵蓋MHz 和GHz范圍。Laser Quantum公司的DPL激光器以OEM方式被很多著名公司選用，如法國JY公司的拉曼光譜儀。2012年11月Laser Quantum公司宣布收購德國Gigaoptics公司。Gigaoptics公司是全球GHz 超快振蕩器和激光器的領導者。
